Nagy Technika infravető 850 nm X (4. típus) - potméteres

2. AKKUMULÁTOR BEHELYEZÉSE ÉS ÁRAMELLÁTÁS

• Akkumulátor típusa: 1 db 18650-es típusú tölthető lítium-ion (Li-ion) akkumulátor (nem tartozék). A stabil működéshez jó minőségű, kapacitású akkumulátor szükséges. (ajánlott minimum tömeg: 49g).
• Figyelem: A nem megfelelő minőségű, zárlatos vagy fizikai sérült akkumulátorok használata károsíthatja a készüléket, az ebből eredő meghibásodásokra a jótállás nem terjed ki!
• Behelyezés:
  1. Csavarja le a lámpa hátsó zárókupakját!
  2. Az akkumulátort a pozitív (+) pólusával a lámpafej felé (előre) mutatóan helyezze be.
  3. Ügyeljen arra, hogy a menetnél lévő gumi „O”-gyűrű ne mozduljon el (ez biztosítja a vízállóságot).
  4. Csavarja vissza szorosan a zárókupakot!

3. ÜZEMELTETÉS ÉS FUNKCIÓK

• Be- és kikapcsolás: Nyomja meg a zárókupakon található kapcsolót halk kattanásig. A kapcsoló a véletlen bekapcsolás ellen oldaltakarással biztosított. A működést a kapcsolón lévő zöld színű jelzőfény világítása jelzi. A kikapcsoláshoz nyomja meg újra a gombot!
• Fényerő állítása (Dimmer): A potméter kapcsoló forgatásával a kibocsátott fény ereje 10% és 100% között fokozatmentesen szabályozható. A kapcsoló memória funkcióval rendelkezik: újraindításkor a legutolsó kikapcsolási fényerővel lép működésbe.
• Fókuszálás (Zoom): A lámpafej jobbra-balra forgatásával a fénysugár szűkíthető vagy szélesíthető. A szerkezet stabil kialakítású, a lövés visszarúgásától vagy rázkódástól nem mozdul el.

4. FELSZERELÉS ÉS POZICIONÁLÁS

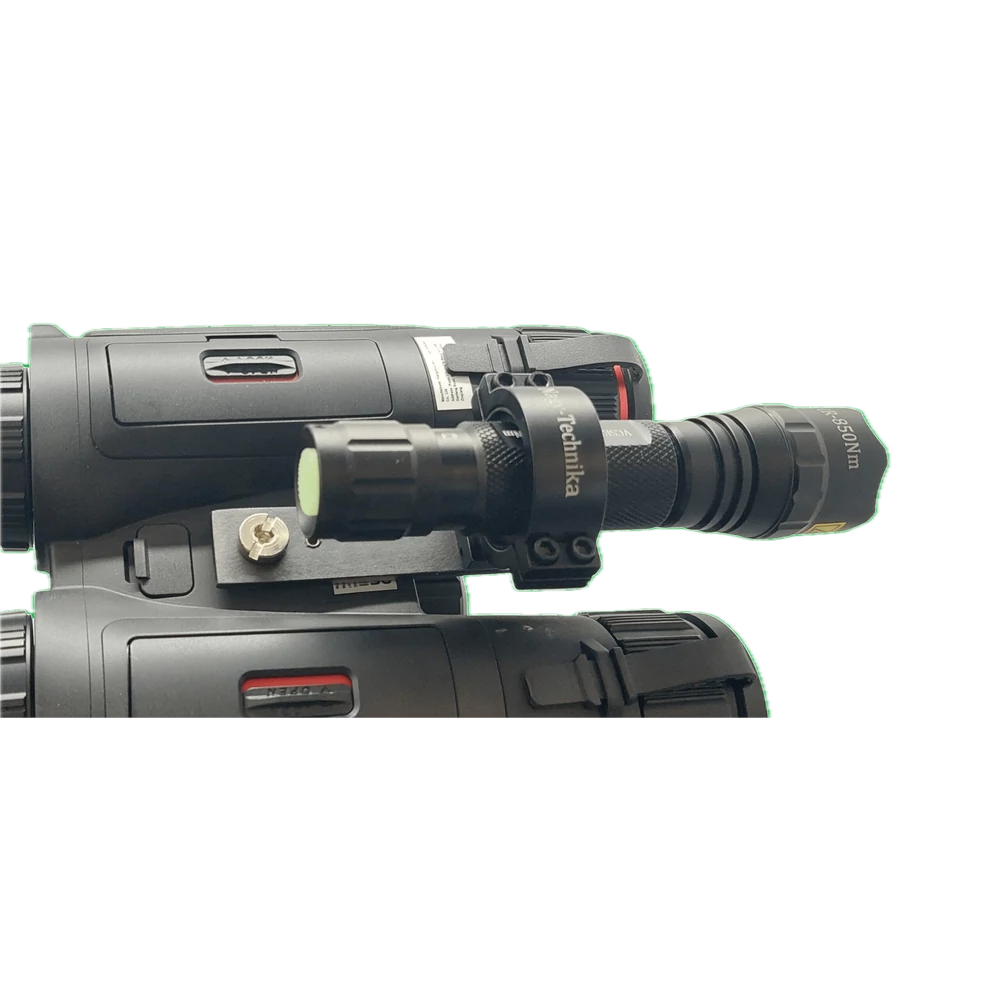

• Rögzítés: A 25,4 mm-es tubus kompatibilis a Nagy-Technika gömbcsuklós szerelékével, a Nagy-Technika Weaver sínes gyűrűvel, valamint minden szabványos Weaver és Picatinny sínnel.
• Fénysugár beállítása: Az optimális megvilágításhoz a fénysugár pozicionálása szükséges!
  1. Állítsa az infrafényvetőt a legszűkebb fénysugárra!
  2. Gömbcsuklós szerelék használata esetén lazítsa meg a rögzítőcsavarokat!
  3. Állítsa be az infrafényvető irányát úgy, hogy az éjjellátó kijelzőjén látható képen a fénysugár középre essen, az összefókuszált fénysugár alsó harmadában pedig a szálkereszt legyen látható!
  4. Húzza meg szorosan a csavarokat. Időközönként ellenőrizze a csavarok feszességét, hogy a lövés visszarúgása ne mozdítsa el a fényvetőt!

5. LÉZERDIÓDA-MODUL CSERE

1. Áramtalanítás: Csavarja le a hátsó kupakot, és vegye ki az akkumulátort!
2. Szétszerelés: Tekerje le a lámpa elülső, lencsés fejrészét!
3. Csere: Csavarja ki a réz színű VCSEL modult, majd tekerje be a helyére az újat!
4. Összeszerelés: Csavarja vissza a lencsés fejet, helyezze be az akkumulátort, majd csavarja vissza szorosan a zárókupakot!

6. JOGI ÉS BIZTONSÁGI ELŐÍRÁSOK

Szemvédelem és lézerbiztonság

Bár a 850 nm-es fény az emberi és állati szem számára láthatatlan, közvetlenül a működő lámpába nézni tilos és életveszélyes! A láthatatlan lézersugárzás súlyos szaruhártya- vagy retinakárosodást okozhat anélkül, hogy pislogási reflexet váltana ki!

• Működés ellenőrzése: Az infrafényvető működését kizárólag éjjellátó készülékkel, vagy egy okostelefon fényképezőgépén keresztül ellenőrizze! Ha a telefont fényképezési módba kapcsolja, és az infrafényvetőt a kamera lencséje elé helyezi, a telefon kijelzőjén keresztül kékes-lilás fényként látható a kibocsátott fénysugár.
• Biztonsági kiegészítés: A speciális lencsekialakítás és a diódán található diffúzor miatt a fény nem koncentrálható egyetlen apró pontba, így gyújtóhatással („égetéssel”) nem rendelkezik.

Hőtermelés és tárolás

A beépített, nagyteljesítményű VCSEL lézerdióda működés közben hőt bocsát ki. Hosszabb üzemidő alatt az alumínium burkolat természetes módon, akár 45°C-ig is felmelegedhet.

• Zárt környezetben (zsebben, hátizsákban, fegyvertokban, nem szellőző helyen) a tartós használat vagy a véletlen bekapcsolás szigorúan tilos! A túlmelegedés tönkreteszi a diódát és tűzveszélyes.
• Véletlen bekapcsolás elleni védelem: A kapcsoló a véletlen bekapcsolás ellen oldaltakarással biztosított. Szállítás és tárolás előtt a hátsó kupakot fél fordulattal tekerje le, így az áramkör megszakad! A teljes védelem érdekében a szállítás és tárolás előtt célszerű az akkumulátort eltávolítani, így megelőzhető a véletlen bekapcsolás! A készüléket soha ne hagyja bekapcsolt állapotban felügyelet nélkül.
• A túlzott hőterhelésből eredő meghibásodásokra a jótállás nem terjed ki!
• Kültéren a légmozgás biztosítja a megfelelő hűtést.

Vadászati jogi nyilatkozat

Figyelem! Az infrafényvető éjjellátó vagy digitális céltechnikai eszközzel történő, vadászati célú alkalmazására a mindenkori hatályos nemzeti vadászati jogszabályok, törvények és a helyi vadásztársaság belső szabályzata irányadó! A hatályos jogszabályokba ütköző, jogszerűtlen vagy engedély nélküli használatból eredő következményekért a gyártó és a forgalmazó semmilyen jogi vagy anyagi felelősséget nem vállal!

7. KARBANTARTÁS ÉS TISZTÍTÁS

• Vízállóság és menetek: A készülék IP65-ös védelemmel rendelkezik (esőálló), de víz alá meríteni tilos! Időközönként törölje át a kapcsolókupak és az elemtartó meneteit száraz ronggyal! A pormentesítés után a tökéletes zárás és a gumi O-gyűrűk épsége érdekében vékonyan kenje át a meneteket szilikonzsírral!
• Az optika tisztítása: Óvja a frontlencsét a fizikai sérülésektől! A lencsére rakódott por csökkenti a fény intenzitását! A szennyeződést vagy sarat tilos száraz ronggyal dörzsölni, mert a kemény porszemcsék megkarcolják a lencsét! A tisztításhoz használjon sűrítettlevegős spray-t, finom optikai ecsetet vagy speciális mikroszálas tisztítókendőt!
• Fizikai sérülés, nem rendeltetésszerű használat vagy az előírt karbantartás elmulasztása esetén a jótállás érvényét veszti!

8. HULLADÉKKEZELÉSI TÁJÉKOZTATÓ (KÖRNYEZETVÉDELEM)

Ez a szimbólum azt jelzi, hogy a termék a 197/2014. (VIII. 1.) Korm. rendelet értelmében elektromos és elektronikus berendezésnek minősül. A tönkrement készüléket, valamint az elhasznált akkumulátorokat tilos a kommunális (háztartási) hulladékba dobni! Kérjük, adja le a kijelölt elektronikai hulladékgyűjtő helyeken vagy az értékesítés pontján, hozzájárulva ezzel a környezet védelméhez és az újra hasznosításhoz!

LÉZERBIZTONSÁGI ÉS JOGI TÁJÉKOZTATÓ

CLASS 3R LÉZERTERMÉK. Infravörös fényvető, zseblámpa (MSZ EN 60825-1)

VESZÉLY! A LÉZER SUGÁR LÁTHATATLAN!

VCSEL: 850 nm

Max. kimeneti teljesítmény: < 5 mW

Ne nézzen közvetlenül a lézer sugárba vagy a lencsébe!

Soha ne irányítsa szem felé!

Tilos a lézer sugarat közvetlenül optikaieszközzel vizsgálni! / pl: Nagyító. /

Gyermekektől elzárva tartandó!

A közvetlen sugárzás szemkárosodást okozhat!

Cserélhető dióda BIZTONSÁGI ELŐÍRÁSA:

A dióda cseréje előtt a fényvető, zseblámpát kötelező teljesen áramtalanítani (az akkumulátort el kell távolítani)! Szigorúan tilos a készüléket szétszerelt állapotban bekapcsolni! Kerülje a lézersugárral való érintkezést, mert a burkolat nélküli közvetlen Class 3R lézersugárzás azonnali látáskárosodást okozhat!

Hulladékkezelés (WEEE): Elektromos hulladék. Tilos a háztartási szemétbe dobni, kijelölt gyűjtőhelyen kell leadni!
